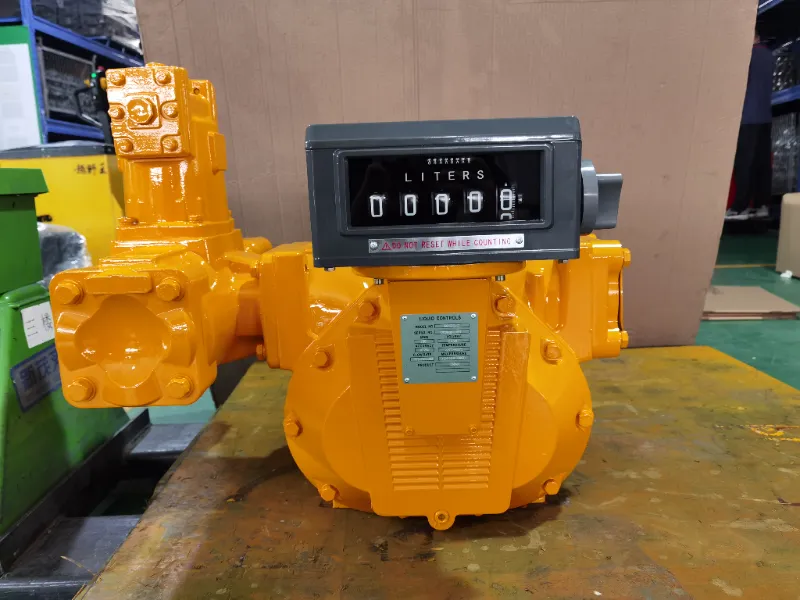

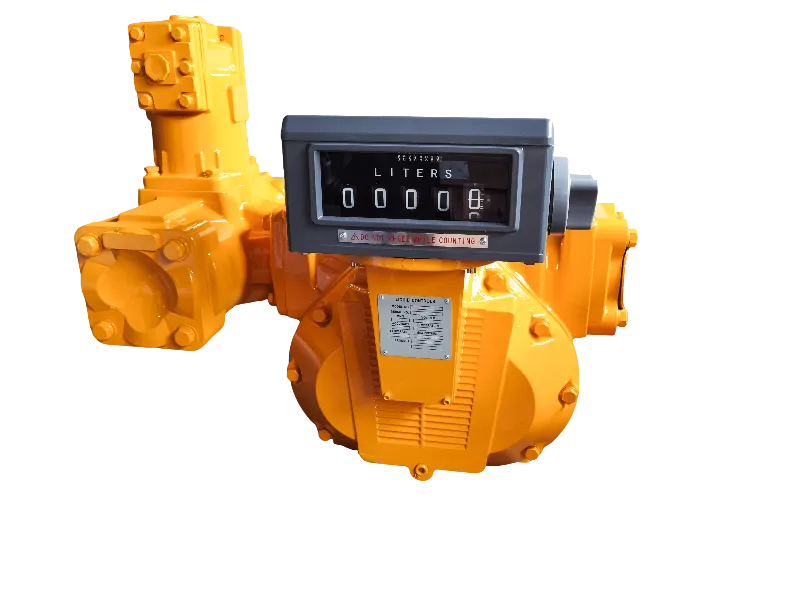

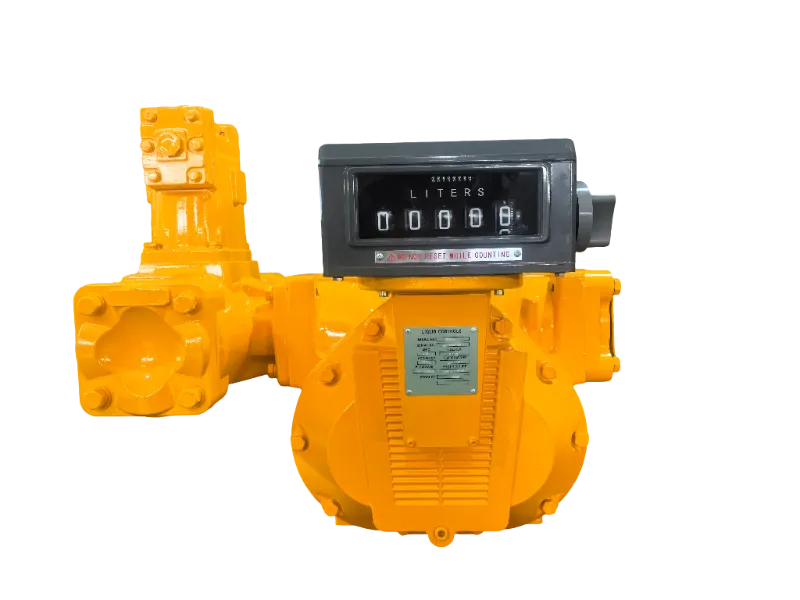

M-sarjan putkilinjan virtauksen ohjausjärjestelmä on mittausratkaisu, joka on suunniteltu suurvirtauksisiin tankkaus- ja polttoaineen siirtoputkistoon. Tässä 4 tuuman nesteen ohjausvirtausmittarissa on kompakti rakenne, helppokäyttöisyys, yksinkertainen huolto, luotettava suorituskyky ja moderni ulkonäkö. Se soveltuu kerosiinille, dieselille, bensiinille ja polttoaineseoksille.
Tämä virtausmittari sisältää nestekammion, jossa on estävä akseli ja kaksi syrjäyttävää akselia, jotka pyörivät tahdissa vastaavien hammaspyörien kanssa. Neste tulee kammioon, estävä akseli pyörii paineen alaisena, kaksi syrjäyttävää akselia seuraavat ja neste kulkee poistoaukkoon muuttaen lineaarisen virtauksen pyöriväksi liikkeeksi. 4 tuuman nesteen ohjausvirtausmittari mittaa virtausta estävän akselin pyörimisen perusteella, joka lähetetään laskuri- tai pulssisignaalin kautta tietokonepäätteeseen.
Parametri on seuraava.
| Virtausnopeus | 170L/min -1700L/min |
| Tilavuus per kierros | 5,102 l/r |
| Halkaisija | 100mm 4" |
| Suurin työpaine | 1.0Mpa/150psi |
| Tarkkuus | ≤±0,2 % |
| Toistuva toleranssi | ≤0,1 % |
Tämä 4 tuuman nesteen ohjausvirtausmittari koostuu nestekammiosta, estävästä akselista, siirtoakselista, synkronisista vaihteista ja laskuri- tai pulssilähtölaitteesta. Estävä akseli ja kaksi syrjäyttävää akselia toimivat yhdessä nestekammiossa, jolloin saavutetaan tarkka annostelu synkronoidun hammaspyörän pyörimisen avulla.
4 tuuman nesteensäätövirtausmittarissa on kompakti ja vankka rakenne, joka varmistaa helpon käytön ja yksinkertaisen huollon sekä turvallisen ja luotettavan suorituskyvyn vaativissa tankkausympäristöissä. Sen ainutlaatuinen estävä ja syrjäyttävä akselirakenne muuttaa lineaarisen nestevirtauksen pyöriväksi liikkeeksi, mikä mahdollistaa erittäin tarkan mittauksen useilla virtausnopeuksilla. Mittari soveltuu erityisesti suuren virtauksen tankkaus- ja putkimittaussovelluksiin, ja sen moderni ulkonäkö täydentää kehittyneitä polttoaineenhallintajärjestelmiä. Lisäksi se tarjoaa valinnaisen laskurin tai pulssilähdön saumattoman tiedonkeruun ja integroinnin olemassa oleviin ohjausjärjestelmiin.
Polttoaineen lastauksen ja purkamisen mittaus jalostamoissa ja käsittelylaitoksissa
Säiliöauton ja nestekaasusäiliöauton siirtomittaus
Raskas polttoaineen annostelu suurille kuorma- ja lentokoneille.
4 tuuman nesteen ohjausvirtausmittarin on täytettävä kaikki turvallisuus-, ilmanvaihto-, palontorjunta- ja sähköstandardit. Putket on puhdistettava ennen asennusta. Asenna mittari vakaalle alustalle – ei suoraan putkistoon – välttääksesi lämpölaajenemisen tai laipan jännityksen aiheuttamat vääristymät. Asenna siivilä vastavirtaan ja pystysuora ilmanpoistoventtiili tarvittaessa. Täytä mittari käynnistyksen aikana hitaasti ilman poistamiseksi, pidä poistoventtiili suljettuna, kunnes laskuri pyörii, ja avaa sitten kokonaan, kun neste on valunut läpi. Älä koskaan käytä mittaria kuivana yli viittä minuuttia; pysyä nimellisvirtausalueella. Estä hydraulinen isku ja lämpölaajeneminen oikeilla venttiilien sulkemisnopeuksilla ja toimivilla varoventtiileillä. Älä käytä mittaria, kun virtausreitillä on ilmaa, kuplia tai höyryä.
A1: Kyllä. Virtauksen suunta vaikuttaa mittaustarkkuuteen. Peruuta ajovaihdetta, jos peruutuslaskentaa tarvitaan.
A2: MOQ on 1 yksikkö.
A3: Saatavilla on sekä puisia koteloita että laatikoita – voit valita mieltymystesi mukaan.
