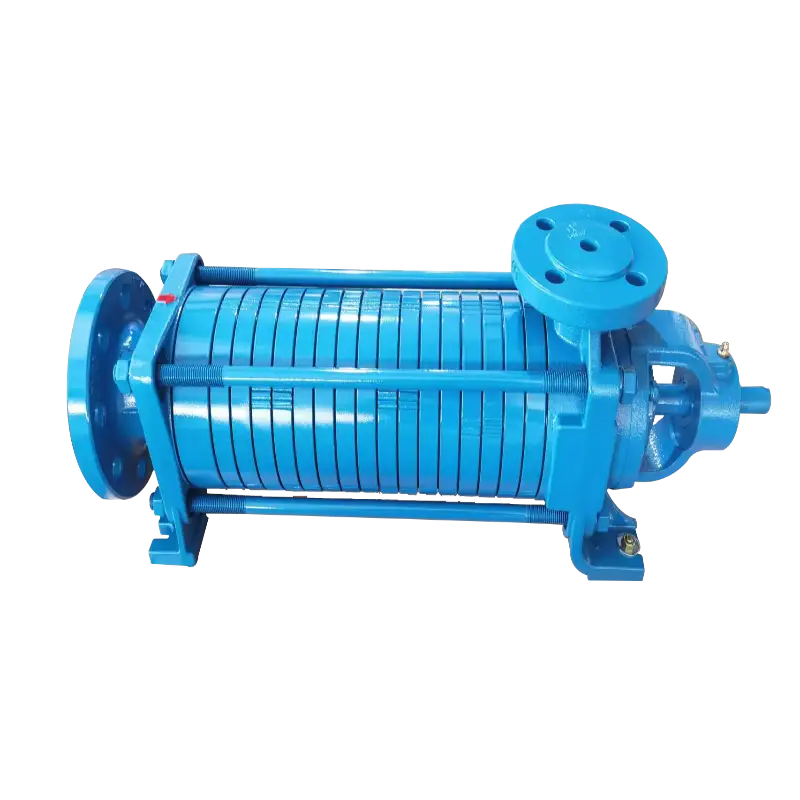

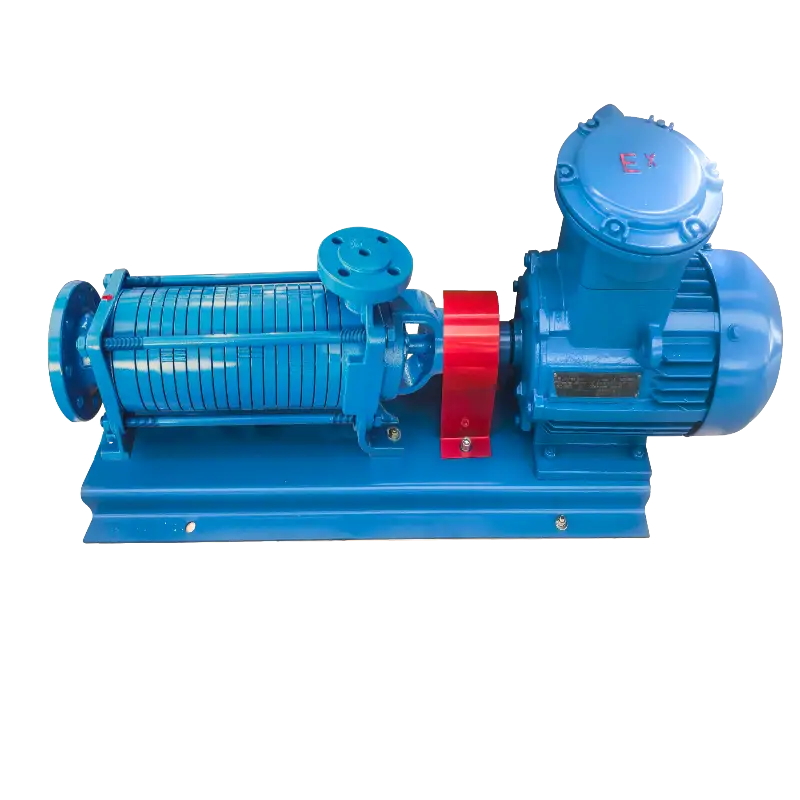

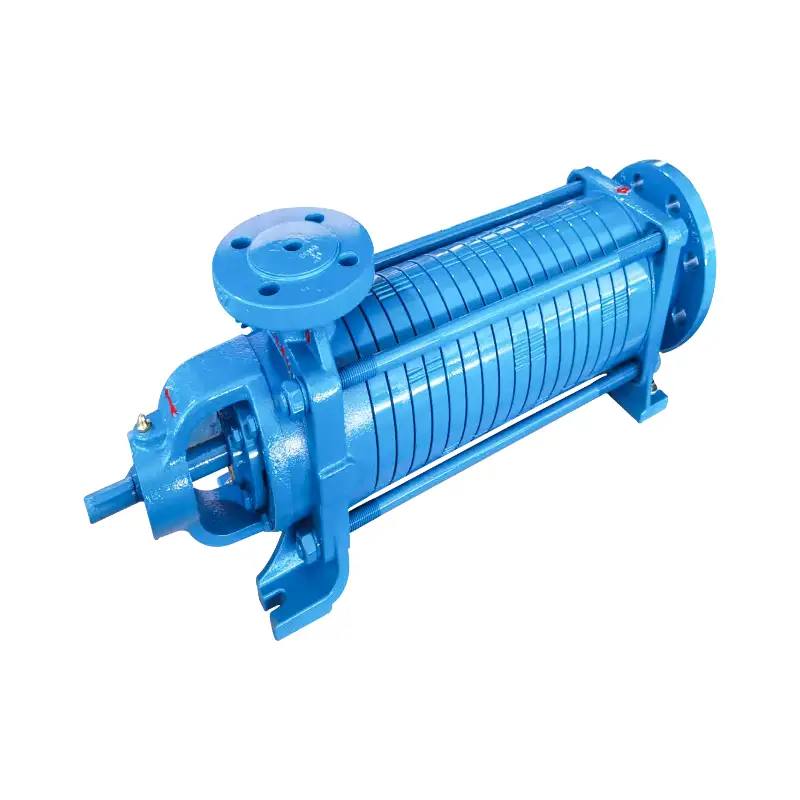

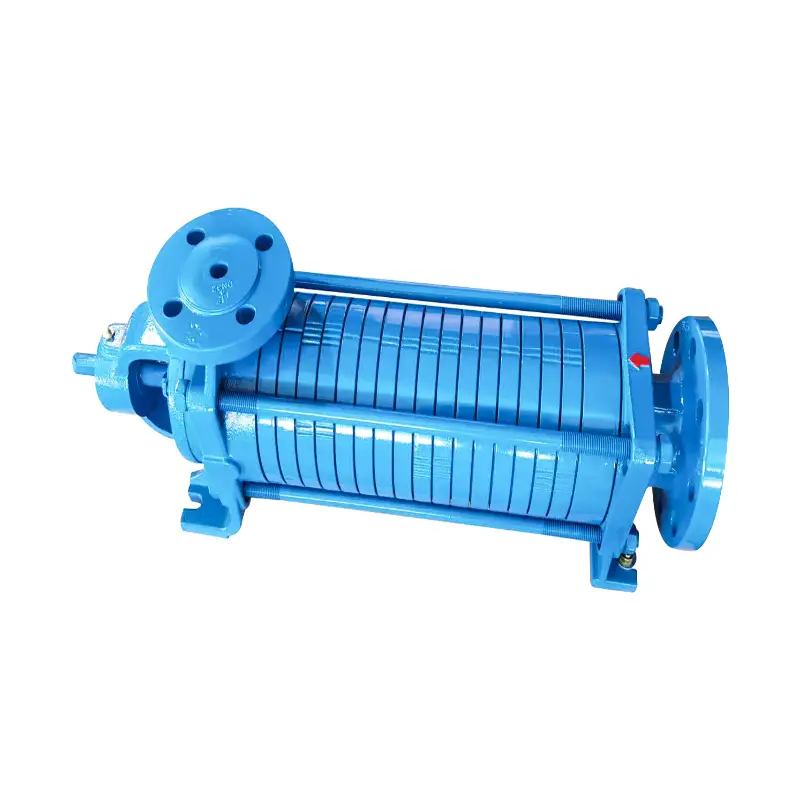

Tämä nestekaasun monivaiheinen pumppu on keskipakovirtauskanavapumppu, jossa on vaakasuora rakenne ja 8-portainen. Se hyväksyy mekaanisen tiivisteen ilman ulkoista jäähdytystä. Imupäässä esipuristusturbiinilla varustettu monivaiheinen nestekaasupumppu toimii erinomaisesti alhaisissa NPSH-olosuhteissa tarjoten suuren virtausnopeuden ja korkean paineen.
Pumppu koostuu neljästä pääkomponentista: tukiosasta, käyttöosasta, laakereista ja tiivistekomponenteista. Tukiosa koostuu sisääntulon tukikehyksestä, poistoaukon tukikehyksestä, etummaisen ohjaussiiven holkkikokoonpanosta, ohjaussiiven ohjauslevystä, ohjaussiiven holkkikokoonpanosta, ulostuloliittimestä, kannesta ja laakeripesästä – ulostuloliitin käyttää sidospultteja jokaisen osan kiinnittämiseen yhteen työkammion muodostamiseksi. Käyttöosa koostuu käyttöakselista, etuosan juoksupyörästä, kuparisesta siipipyörästä ja suuntakiilasta – akseli ajaa juoksupyörää kiilan läpi luoden keskipakovoimaa. Laakerit sisältävät etummaiset ohjaussiiven holkkilaakerit, ohjaussiiven holkkilaakerit ja vierintälaakerit. Tiivistekomponentit koostuvat O-renkaista ja mekaanisista tiivisteistä..
Parametri on seuraava.
|
Pyörimissuunta |
Vastapäivään, kun se on kohti käyttöakselin päätä |
|
Suurin työpaine |
2,8 Mpa |
|
Nopeus |
1450 rpm |
|
Tehoa |
5,5kw, 380V |
|
Ympäristön lämpötila |
-20 °C - 60 °C |
|
Vaihe |
8 |
Tässä nestekaasun monivaihepumpussa on vaakasuora rakenne ja 8-vaiheiset juoksupyörät, jotka tarjoavat korkean nostokorkeuden ja suuren virtauksen. Mekaaninen tiiviste ei vaadi ylimääräistä jäähdytysjärjestelmää, mikä yksinkertaistaa asennusta ja huoltoa. Imupäässä oleva esipuristusturbiini vähentää tehokkaasti NPSH-vaatimuksia ja varmistaa vakaan toiminnan myös huonoissa imuolosuhteissa. Kompaktin rakenteen ja sujuvan toiminnan ansiosta tämä nestekaasun monivaiheinen pumppu sopii jatkuvaan raskaaseen käyttöön.
Tämä nestekaasun monivaiheinen pumppu sopii sylinterin täyttöön, nestekaasun pumppaamiseen maanpäällisistä varastosäiliöistä sekä säiliöauton lastaukseen ja purkamiseen. Se käsittelee erilaisia aineita, kuten nestekaasua, kerosiinia, dieseliä ja muita nesteitä.
Q1: Miksi nestekaasun monivaiheinen pumppu ei toimi?
A1: Tarkista moottori ja tarkista pumpun runko juuttumisen varalta (vieraat esineet tai epätasapainoiset kiinnityspultit).
Q2: Miksi nestekaasun monivaiheinen pumppu tärisee voimakkaasti?
A2: Tarkista moottorin ja pumpun välinen kohdistus – tarkista kiinnitysmutterit ja keskikorkeuden yhdenmukaisuus.
Q3: Kuinka korjata nestekaasun monivaiheisen pumpun vuoto?
A3: Tarkista mekaaninen tiiviste (vaurio tai väärä korkeus – vakio 2,5 mm±0,5 mm) ja tarkista O-renkaiden kuluminen.
