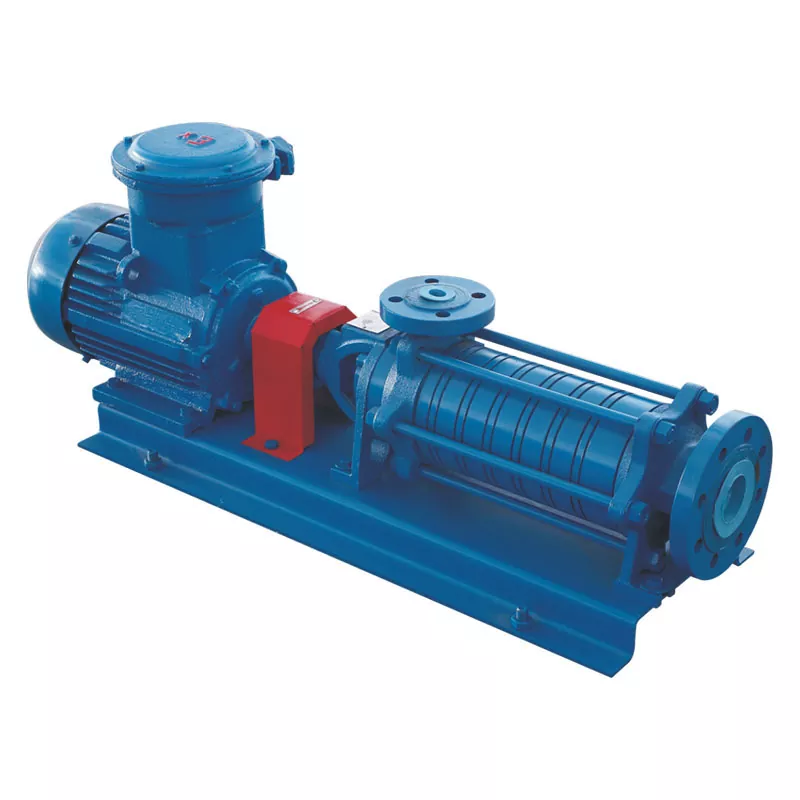

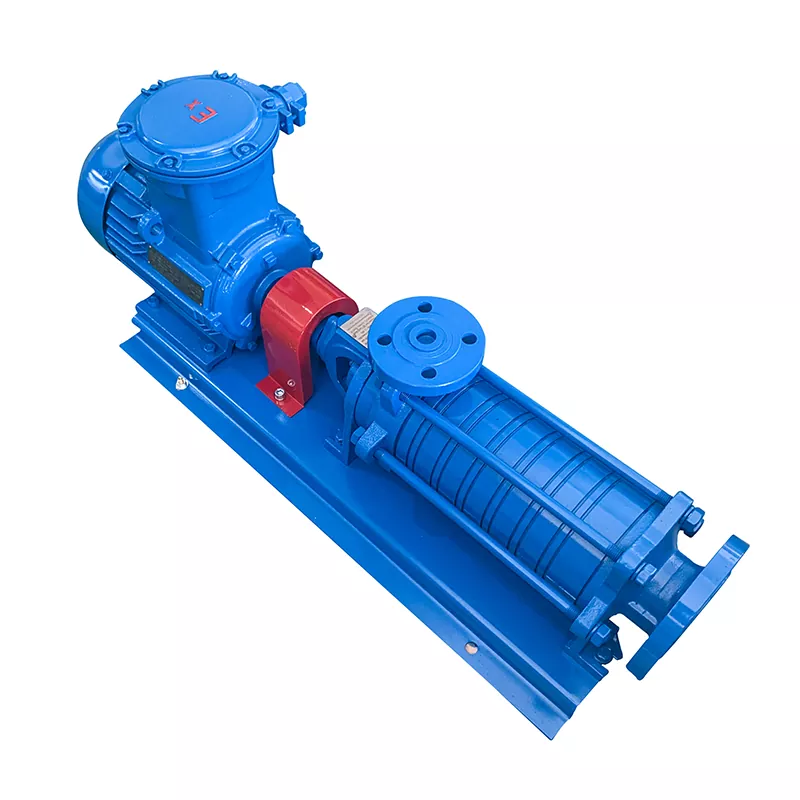

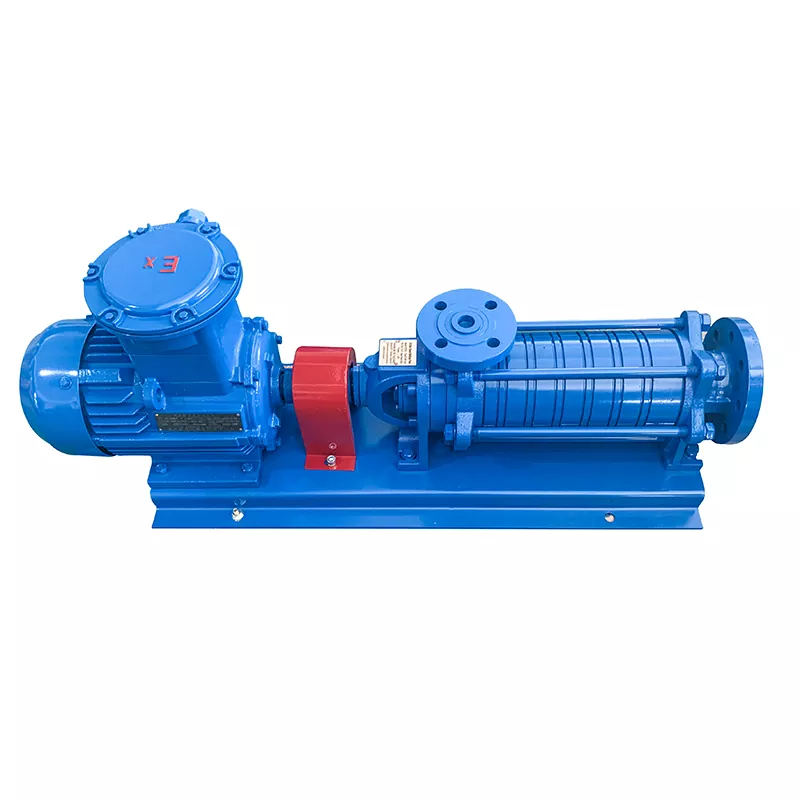

Nestekaasun monivaiheinen pumppu

Nestekaasun monivaiheinen pumppu on keskipakovirtauskanavapumppu, jossa on vaakasuora rakenne ja 6-portainen. Se hyväksyy mekaanisen tiivisteen ilman ulkoista jäähdytystä. Imupäässä esipuristusturbiinilla varustettu monivaiheinen nestekaasupumppu toimii erinomaisesti alhaisissa NPSH-olosuhteissa tarjoten suuren virtausnopeuden ja korkean paineen.

Pumppu koostuu neljästä pääkomponentista: tukiosasta, käyttöosasta, laakereista ja tiivistekomponenteista. Tukiosassa käytetään kiinnityspultteja, jotka kiinnittävät sisääntulon tukikehyksen, etummaisen ohjaussiiven holkin, ohjaussiiven ohjauslevyn, takaosan ohjaussiiven holkin, ulostuloliittimen, ulostulopäädyn kannen ja ulostulon tukikehyksen yhteen muodostamaan työkammion. Käyttöosa koostuu käyttöakselista, etuosan juoksupyörästä, kuparisesta siipipyörästä ja suuntakiilasta – akseli ajaa juoksupyörää kiilan läpi luoden keskipakovoimaa. Laakerit sisältävät etuohjaussiiven holkkilaakerit, yksisuuntaiset painekuulalaakerit ja vierintälaakerit. Tiivistekomponentit koostuvat O-renkaista ja mekaanisista tiivisteistä. Parametri on seuraava.

Rakenteellinen ominaisuus

Tässä monivaiheisessa nestekaasupumpussa on vaakasuora rakenne ja 6-vaiheiset juoksupyörät, jotka tarjoavat korkean nostokorkeuden ja suuren virtauksen. Mekaaninen tiiviste ei vaadi ylimääräistä jäähdytysjärjestelmää, mikä yksinkertaistaa asennusta ja huoltoa. Imupäässä oleva esipuristusturbiini vähentää tehokkaasti NPSH-vaatimuksia ja varmistaa vakaan toiminnan myös huonoissa imuolosuhteissa. Kompaktin rakenteen ja sujuvan toiminnan ansiosta tämä monivaiheinen nestekaasupumppu sopii jatkuvaan raskaaseen huoltoon.

Sovellukset

Tämä nestekaasun monivaiheinen pumppu soveltuu sylinterin täyttöön, nestekaasun pumppaamiseen maanpäällisistä varastosäiliöistä sekä säiliöautojen lastaukseen ja purkamiseen. Se käsittelee erilaisia ​​aineita, kuten nestekaasua, kerosiinia, dieseliä ja muita nesteitä.

Varotoimenpiteet

1. Pumpun tuloaukkoon on asennettava 100 meshin tai hienompi siivilä, jotta estetään roskien pääsy sisään ja vaurioita.

2. Pumppu tulee esitellä ennen käynnistystä – kaikki ilma on poistettava ja pumppu täytettävä nesteellä. Jos näin ei tehdä, seurauksena on ylikuumenemista, tärinää ja kuivakäyntiä, mikä voi vaurioittaa pumppua tai johtaa laitevikaan.

3. Moottorin pyörimissuunta on tarkistettava ennen käynnistystä.

4. Vältä pitkäaikaista käyttöä paineventtiilin ollessa suljettuna, koska tämä lyhentää pumpun käyttöikää.

FAQ

Q1: Miksi monivaiheinen pumppu ei toimi?

A1: Tarkista moottori. Jos kunnossa, tarkista pumpun runko jumiutumien varalta – vieraita esineitä tai epätasapainoista kireyttä 6 kiinnityspultissa.

Q2: Miksi pumppu tärisee voimakkaasti käytön aikana?

A2: Tarkista moottorin ja pumpun välinen kohdistus – tarkista kiinnitysmutterien kohdistus ja keskikorkeuden yhdenmukaisuus.

Q3: Kuinka korjata monivaiheisen pumpun vuoto?

A3: Tarkista mekaaninen tiiviste (vaurio tai väärä korkeus) ja tarkasta pumpun runko (halkeamat tai kuluneet O-renkaat).
