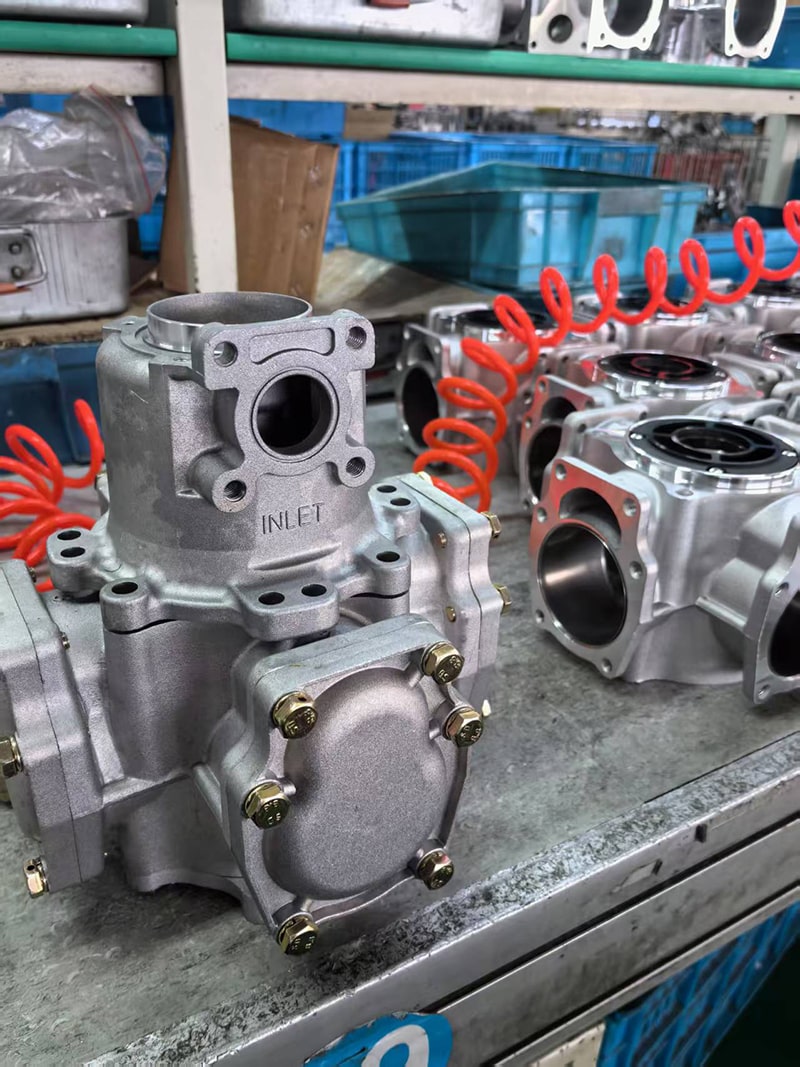

A polttoaineen annostelijan virtausmittarion instrumentti, jota käytetään nestemäisen polttoaineen virtauksen mittaamiseen. Se käyttää nestemäisen polttoaineen vastus- tai virtauksen viritysvaikutusta virtausmittariin, kun se virtaa virtausmittarin läpi virtauksen mittaamiseksi. Virtausnopeus muunnetaan juoksupyörien, mäntien tai hammaspyörien mekaaniseen liikkuvuuteen, virtausnopeus muutetaan pyörimismäärään mekaanisen läpäisyn kautta ja tilavuus lopulta lasketaan.
Ennen virtausmittarin käyttöä sinun on ensin valmistettava, mukaan lukien virtausmittarin ostaminen, asianmukaisen mittausalueen ja -alueen valitseminen, kierteitettyjen liitosten, tiivistysrenkaiden ja putkien valmisteleminen jne.
1. Määritä polttoaineen virtausmittarin asennuspaikka, yleensä lähellä öljysäiliötä tai öljyputken päälle.
2. Tarkista, onko asennuspaikan ympärillä muita putkia tai osia. Jos näin on, pidä tietty etäisyys välttääksesi keskinäiset häiriöt.
3. Kytke virtausmittari öljyauton putkilinjaan ja kiinnitä huomiota liitäntäportin vedenpitävään tiivisteeseen.
4. Kytke virtajohto ja signaalilinja oikein bensiinivirtausmittarin johdotusohjeiden mukaan.
5. Virtausmittarin virheenkorjausohjelmistossa aseta ja kalibroida parametrit mittaustulosten tarkkuuden varmistamiseksi.
Sijainti ja suunta
1.Vauta virtaussuunnan nuolipolttoainevirtamittariRunko varmistaa, että asennussuunta on yhdenmukainen öljynvirtaussuunnan kanssa.
2.Horizontaalinen asennus on parasta. Jos vaaditaan pystysuuntainen asennus, katso käsikirjassa sallittu kallistuskulma.
Putkilinjayhteys
1.Panen tulo- ja poistokierteet ja kääri tiivistysnauha (3-4 kierrosta), jotta teippi pääsee putken sisäseinään.
2. Rajapinnan häpeällinen kiristyminen käsin ja lukitse se sitten jakoavaimella (vältä liiallinen kiristäminen, jotta kuori halkeilee).
Sähköyhteys
1. Kytkentä pulssisignaalilinja ohjauspäällysteen johdotuskaavion mukaisesti varmistaaksesi, että suojakerros on hyvin maadoitettu.
2. Tarkista pistokkeen vedenpitävä suorituskyky estääksesi kosteutta tunkeutumasta piiriin.
1. Avaa putkilinjan venttiili ja käynnistä neste ja kiinnitä huomiota kytkimen kokoa vähitellen liiallisen välttämiseksi.
2. Kokeile erilaisia virtausnopeuksia parhaan mittausalueen ja alueen määrittämiseksi.
3.Suodatusparametrit, kuten indikaattorin tai tallentimen herkkyys ja tarkkuus.
Tiivistyskoe
Öljypumpun kytkemisen jälkeen tarkista, vuotaiko jokainen käyttöliittymä ja vaihda tiiviste tarvittaessa.
Staattinen painetesti: Sulje poistoventtiili ja tarkkaile, onko painimittari vakaa (ylläpidä paineen pudotusta 15 minuutin ajan).
Mittauskalibrointi
Käytä vakiomittauslaitetta (kuten 20 litran standardimetallimittaussylinteri) todellisen nesteen kalibrointiin.
Säädä päälevyn pulssikerroin varmistaaksesi, että indikaatiovirhe on ± 0,3%: n sisällä (katso JJG 443-2015 varmennusmääräys).
Ohjelmiston kokoonpano
Syötä bensiinivirtausmittarin parametrit (kuten pulssit/l, öljytyyppi) ohjauspaneelin läpi.
Suorita itsetestausohjelma tarkistaaksesi anturin poikkeavuudet tai signaalin häiriöt.
1. Vältä virtausmittaria, vältä nopeaa virtausta tai liiallista tärinää virheiden tai vaurioiden välttämiseksi.
2. Puhdista ja ylläpitääpolttoainevirtamittarisäännöllisesti sen normaalin toiminnan varmistamiseksi.
3. Ota huomiota turvallisuuteen käytön aikana, jotta vältetään vaarat, kuten sähköiski, skaalari ja kemiallinen myrkytys.
4. Asennuksen jälkeen vaaditaan todellista toimintatestiä, jotta havaitaan, onko virtausmittarin lähtö tarkka ja onko asennus kiinteä.
5. Jos vaaditaan pitkäaikaista varastointia, virtausmittariin tulisi viedä tietty määrä puhdistusväliainetta ruosteen ja sisäosien korroosion estämiseksi, jotka vaikuttavat käyttöikäyn.
6. Huoltoa, huoltojaksoja ja -menetelmiä olisi kiinnitettävä huomiota, ja huoltoosat on puhdistettava ja vaihdettava ajoissa.
Antisistaattiset mitat: Käytä räjähdyksenkestäviä työkaluja asennuksen aikana ja kytke maadoitusjohto staattisen sähkön poistamiseksi.
Vältä joutokäynti: Ennen kuin aloitat koneen ensimmäistä kertaa, varmista, että putkilinja on täytetty öljyllä virtausmittarin juoksupyörän kuivanauhan estämiseksi.
Säännöllinen huolto: Puhdista suodatin kuuden kuukauden välein ja tarkista juoksupyörän kuluminen. Tarkista tiivisteen joustavuus äärimmäisissä lämpötiloissa estämään matalan lämpötilan hauras halkeilu tai korkean lämpötilan ikääntyminen.
1.suuntainen virhe: Tarkista suodattimen tukkeutumista, juoksupyörän häirintä- tai signaalihäiriöitä.
2.No -signaalin lähtö: Tarkista virtalähteen jännite ja ovatko kytkentättimatisit löysät.
3.Annormaali ääni/värähtely: Tarkista kavitaatio tai riittämätön putken tuki.
Lyhyesti sanottuna virtausmittari on erittäin käytännöllinen instrumentti, joka pystyy mittaamaan nesteiden virtauksen tarkasti ja tarjoamaan tärkeän teknisen tuen teollisuustuotannolle, ympäristönsuojelulle ja muille aloille. Toivon, että tämä artikkeli voi auttaa sinua ymmärtämään virtausmittarien perusperiaatteita ja käyttöä ja tarjoamaan apua työhösi.
