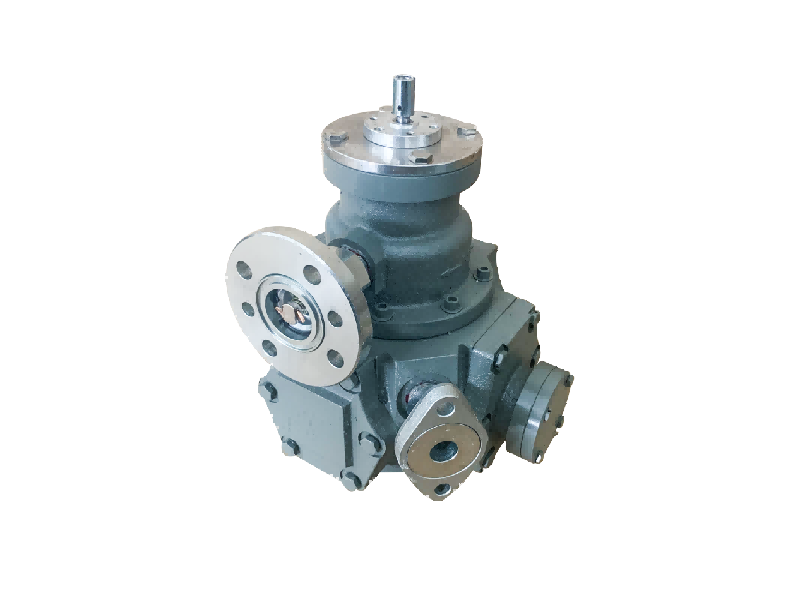

YdinLPGFM1 -virtausmittarion suljettu lieriömäinen kuori. Kuori asennettiin vapaan pyörimisen sisälle sylinterimäisen rummun keskiakselin ympärille, radiaalisen terän rumpu erotettuna kolmeen tai neljään riippumattomaan kaasukammioon (tai 'kauhaan'). Jokaisessa kammiossa on suorat rako -aukot sisäseinässä (lähellä keskusakselia) ja ulkoseinässä (lähellä koteloa): Sisäinen aukko toimii sisääntulona kammion mittauskammioon ja ulkoaukko toimii kammion poistoaukona. LPGFM1-kotelo on täytetty noin puolet veden tai matalan viskositeetin öljyn tilavuudesta tiivisteen nesteenä siten, että roottorin alaosa on upotettu nesteeseen. Tämä nestemäinen tiivistysmenetelmä on virtausmittarin avain ominaisuus, joka korvaa perinteisen tilavuusvirtausmittarin mekaanisen tiivistyksen ja saavuttaa ainutlaatuisen vuotovapaan toiminnan.
Kaasu virtausmittarin sisääntulosta työnkulkuun on seuraava:
Puhallettava vaihe: Kaasu ensin virtaan kaasukammion tiettyyn sijaintiin (kuten kammio). Tällä hetkellä sisäpinnalle altistuneen sisäpinnan sisäosan A -kammio ja kaasuun kytketty sisääntulo alkoi täyttää A -kammion. Samanaikaisesti toinen kammio (esim. Kammio B) on täytetty kaasulla ja sen sisä- ja ulkoaukot suljetaan nestemäisellä pinnalla, muodostaen suljetun 'ämpäri' -tilan - mittauskammion. Kolmannen kammion (esim. Kammio C) on ulkopistorasia, joka altistetaan nestemäiselle pinnalle ja alkaa tuulettaa kaasua mittarin poistoon.
Ajon ja kierto: Kun kaasu jatkaa A -kammion täyttämistä, pyörivälle sylinterille kohdistuu epätasapainoinen voima, jota saatetaan tulopaine ja alkaa pyöriä vastapäivään sen keskusakselin ympärillä (pyörimissuunta riippuu suunnittelusta ja esitetään vastapäivään kuvassa).
Samanaikaisesti kammio A pyörii kammion B alkuperäiseen sijaintiin, ja sen sisä- ja ulkoaukot suljetaan nestemäisellä pinnalla muodostaen uuden mittauskammion. Tällä tavoin jokainen kammio läpäisee syklin: inflaatio → suljetun kammion muodostuminen → pakokaasu → nollata upottamalla.
Tilavuusmittauksen perusta: Tärkein kohta on, että jokaiselle rummun vallankumoukselle kaasun tilavuus on yhtä suuri kuin ”yksittäisten kammioiden kammioiden lukumäärä” kulkee mittarin läpi. Esimerkiksi neljän kammion roottorin tapauksessa yksi vallankumous purkautuu neljä kertaa kammioiden tilavuuden. Sylinterin pyörimismäärä siirretään ulkoisen laskentaindikaattoriin (esim. Mekaaninen laskuri tai elektroninen anturi) vaihdemekanismin kautta, mikä voi tarkasti lisätä virtausmittarin läpi kulkevan kaasun kokonaistilavuuden.
LPG -virtausmittariNestemäisen tiivistysperiaatteensa perusteella ainutlaatuinen luokka ei-vuotovoimaa. Sen virheominaisuuksilla (kuten lineaarisuus, toistettavuus) ja muuten luottavat tilavuusvirtausmittarin mekaaniseen tiivistymiseen (kuten vyöpyörä, kalvo) on merkittävä ero, yleensä erinomaisella tarkkuudella, mittaustarkkuudella 0,2 -tasoon 0,5 tasoon. Operaation periaate tuo kuitenkin myös erityisiä rajoituksia:
Virtausalueen rajoitukset: Jotta voitaisiin se varmistaa, että neste voidaan tehokkaasti suljettu kaasukammiossa ja kaasu voidaan tasaisesti purkaa aiheuttamatta nestetason tai nestemäisen kiinnittymisen väkivaltaisia vaihtelut, pyörivän sylinterin pyörivä nopeus ei voi olla liian nopea. Tämä rajoittaa suoraan mitattavan virtausnopeuden enimmäismäärän. Siksi LPGFM1 -virtausmittarit soveltuvat pääasiassa pienten virtauskaasujen tarkkaan mittaamiseen, jota käytetään yleisesti laboratorioissa, standardimittarin kalibroinnissa, erityisten prosessien pienen virtauksen seurannassa ja muiden skenaarioiden kanssa.
Kaasun yhteensopivuusvaatimukset: Mitattava kaasu ei saa liuottaa tiivistimenestöön virtausmittarin sisäpuolelle, eikä sillä ole mitään kemiallista reaktiota tai vuorovaikutusta tiivistysnesteen kanssa. Tämän tekemättä jättäminen voi johtaa mittausvirheisiin (esim. Kaasun liukenemisesta johtuvat pienet tilavuuslukemat), nesteen luonteen muutokset tai jopa mittarin vauriot. Sopivan tiivistysnesteen (vesi, öljy tai muu inertti neste) valinta on välttämätöntä tietyn kaasun tarkkaan mittaamiseksi.
Muut näkökohdat: Mittari on asennettava vaakasuoraan ja nestemäinen taso on ylläpidettävä määritellyllä merkinnällä käytettäessä. Ympäristön lämpötilan muutokset voivat johtaa tiivistysnesteen tilavuuden muutoksiin ja vaativat huomiota tai kompensointia. Vaikka ne ovat erittäin tarkkoja, ne ovat yleensä suhteellisen suuria kokoisia ja painoja ja ne vaativat nesteen tason ja puhtauden säännöllistä ylläpitoa.
Yhteenvetona voidaan todeta, että nestekaasuvirtausmittarit, joilla on korkea tarkkuus, ilman vuotoja ja intuitiivisia periaatteita, ovat tärkeitä sijaintia pienten virtauskaasujen kokonaistilavuuden mittauksen kentällä, mutta niiden on tiukasti noudatettava niiden sovellettavia virtausalueita ja kaasun suljettuja nestemäisiä yhteensopivuusvaatimuksia.
